波紋補償器作用及原理
2023-7-7 17:52:22??????點擊：

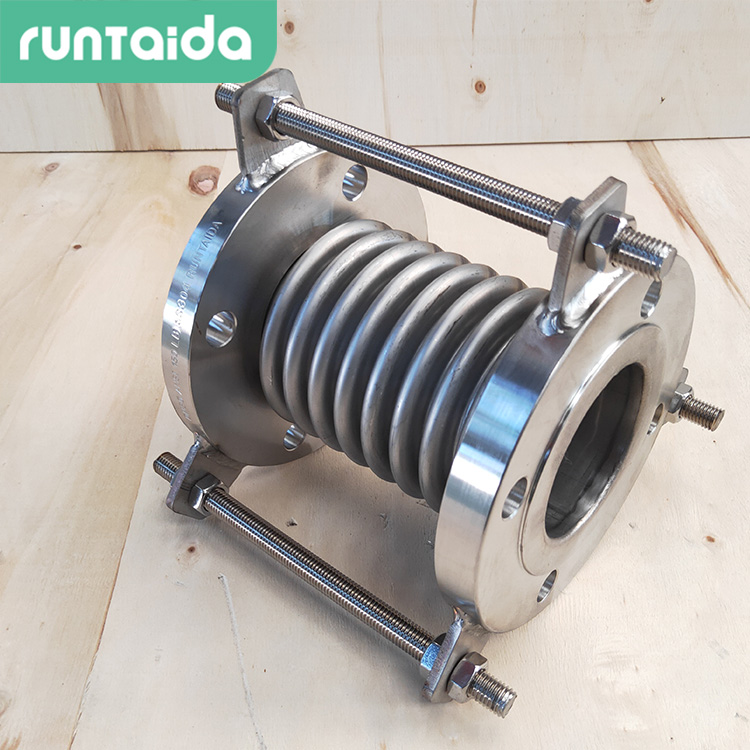

波紋補償器常用于壓縮空氣和半水煤氣管道系統，常與螺旋卷管配套使用。波形補償器一般用液壓脹突成形法制造。也可用鋼板手工制作或用機械壓制成半波，然后將半波組焊成完整的波形補償器。
介質壓力對固定支座軸向力的套筒補償器為與普通膨脹節相區別，這類補償器常在"套筒"前冠以"平衡式""壓力平衡式""無推力"等定詞，其結構型式從介質軸向力的原理上分為旁通式和活塞平衡式及平衡轉角式三種。
施工安裝對波紋補償器的影響:經對現場安裝的波紋補償器勘查，發現其安裝時出現偏斜，造成波紋補償器受力方向主要不是軸向力，而是偏向力，偏向力對補償器產生的扭矩，而波紋補償器管壁較薄抗扭矩能力差，致使補償器變形。
管道水擊對波紋補償器影響:由于蒸汽管道間斷運行，管道中產生凝結水不能排出來，冷凝水在蒸汽的壓力作用下，會對管壁產生沖擊，水擊產生的能量釋放不出來，終作用在管道保溫結構、支架、補償器及閥門上。彎頭處或管道出地處，發生水擊情況多，但因管道是剛性的，抗水擊，波紋補償器波紋是柔性體，無法抵御水擊瞬間劇增壓力波沖擊振動，造成破壞。波紋補償器薄弱的環節是波紋補償器的波紋，水擊的結果造成波紋變形甚至破裂。
介質壓力對固定支座軸向力的套筒補償器為與普通膨脹節相區別，這類補償器常在"套筒"前冠以"平衡式""壓力平衡式""無推力"等定詞，其結構型式從介質軸向力的原理上分為旁通式和活塞平衡式及平衡轉角式三種。
施工安裝對波紋補償器的影響:經對現場安裝的波紋補償器勘查，發現其安裝時出現偏斜，造成波紋補償器受力方向主要不是軸向力，而是偏向力，偏向力對補償器產生的扭矩，而波紋補償器管壁較薄抗扭矩能力差，致使補償器變形。
管道水擊對波紋補償器影響:由于蒸汽管道間斷運行，管道中產生凝結水不能排出來，冷凝水在蒸汽的壓力作用下，會對管壁產生沖擊，水擊產生的能量釋放不出來，終作用在管道保溫結構、支架、補償器及閥門上。彎頭處或管道出地處，發生水擊情況多，但因管道是剛性的，抗水擊，波紋補償器波紋是柔性體，無法抵御水擊瞬間劇增壓力波沖擊振動，造成破壞。波紋補償器薄弱的環節是波紋補償器的波紋，水擊的結果造成波紋變形甚至破裂。
